Датчики температуры серий ARK, ARN, WTN, WTP, ARP
Датчики температуры предназначены для непрерывного измерения температуры в системах отопления, вентиляции, кондиционирования и теплоснабжения.
Доступно 5 типов датчиков и 4 типа сенсоров по сериям 1-Ni1000, 2-NTC12k, 3-NTC10k, 4-Pt1000: • ARN — наружный • ARP — комнатный • WTN — накладной • ARK — канальный • WTP — погружной
Скачать документы:
Технические характеристики:

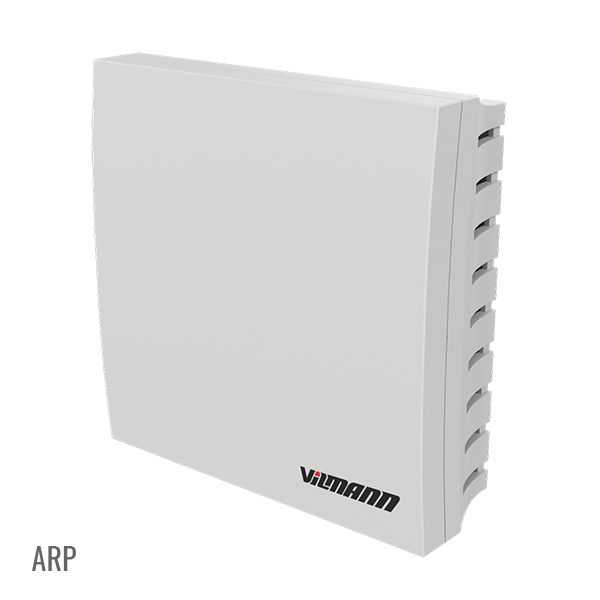

Комнатный датчик температуры ARP
| Эксплуатация | -20…+50 °С, <80% RH |
| Защита корпуса | IP21 |
| Корпус | ABS - пластик, 81х81х28 мм |
| Тепловая инерция | 10-30 сек |

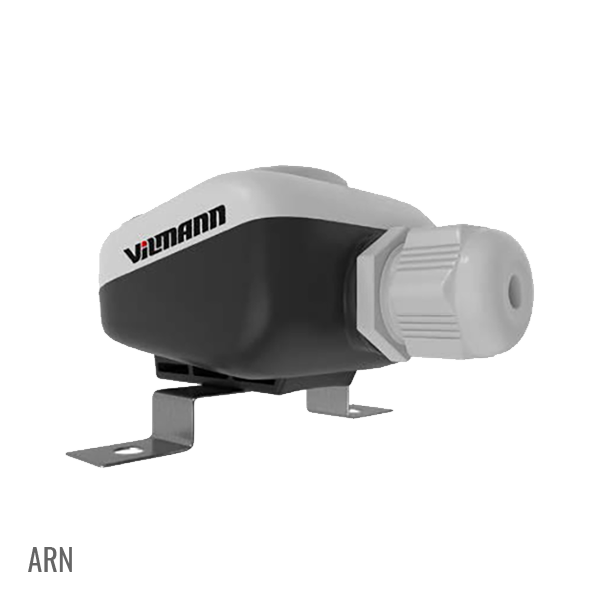

Наружный датчик температуры ARN
| Эксплуатация | -50…+100 °С |
| Защита сенсора | IP67 |
| Защита корпуса | IP67 |
| Корпус | ABS - пластик, 108х60х46 мм |
| Тепловая инерция | 10-30 сек |
| Комплектация | Z-скоба |

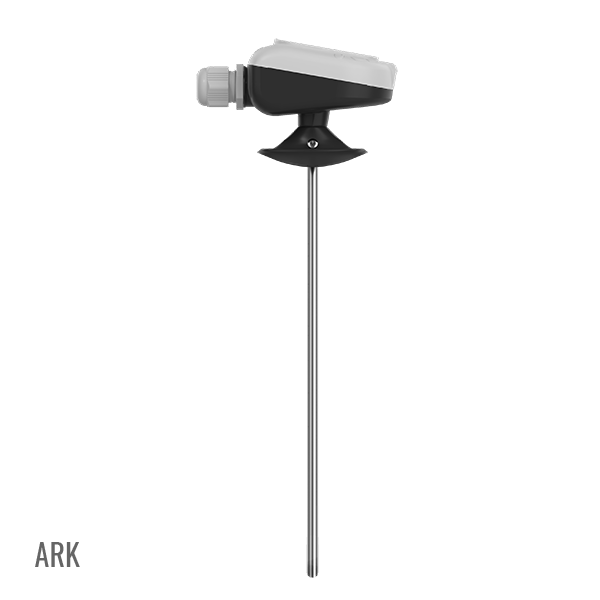

Канальный датчик температуры ARK
| Эксплуатация | -40…+90 °С, <95% RH |
| Защита сенсора | IP67 |
| Защита корпуса | IP65 |
| Материал гильзы | нержавеющая сталь |
| Размер гильзы | d = 6 мм, 100 и 200 мм |
| Тепловая инерция | 10-30 сек |
| Комплектация | фланец MF-6 |

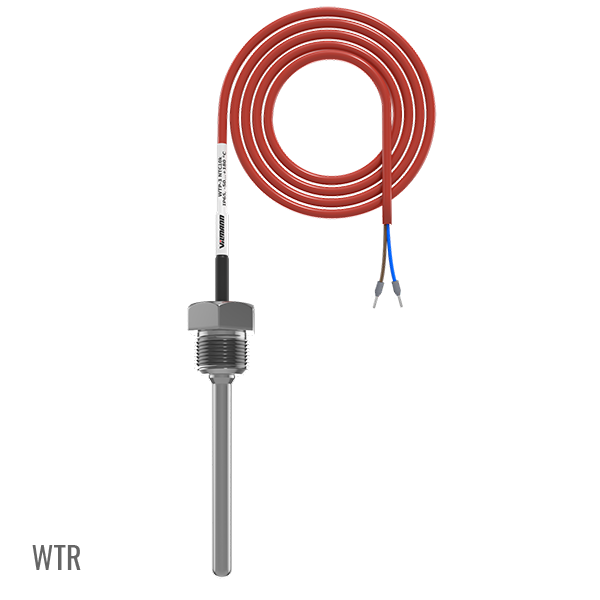

Погружной датчик температуры WTP
| Эксплуатация | -50…+180 °С, <95% RH |
| Защита сенсора | IP67 |
| Защита корпуса | IP65 |
| Материал гильзы | нержавеющая сталь |
| Размер гильзы | d = 6 мм, 80 мм |
| Кабель | SiHF, 2х0,25 мм, 1.2 м |
| Тепловая инерция | 10-30 сек |

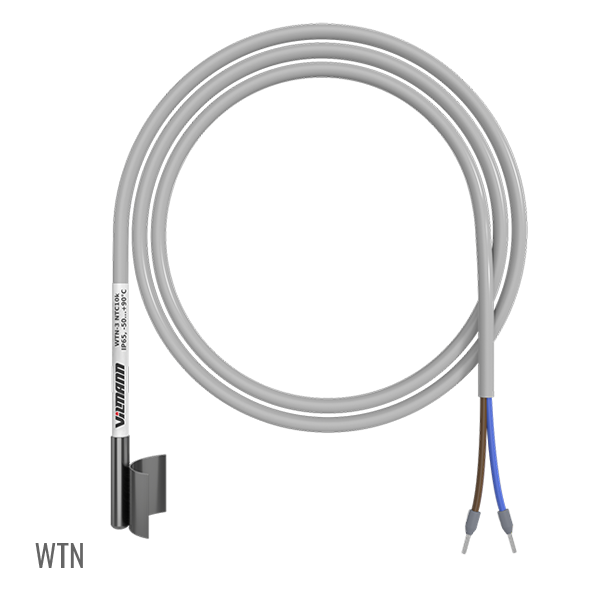

Накладной датчик температуры WTN
| Эксплуатация | -40…+90 °С, <95% RH |
| Защита сенсора | IP67 |
| Защита корпуса | IP65 |
| Материал гильзы | нержавеющая сталь |
| Размер гильзы | 6х30х0.3 мм |
| Размер пластины | 20х25х0.5 мм, R14 |
| Тепловая инерция | 10-30 сек |
| Комплектация | хомут, термопаста |
ПРИНЦИП ИЗМЕРЕНИЯ И РАБОТЫ
Для измерения температуры в датчиках используются термосопротивления и терморезисторы. Принцип их работы основан на зависимости электрического сопротивления от температуры. Сенсоры датчиков бывают с прямой зависимостью от температуры (Pt1000) или с обратной зависимостью (NTC10k). Обычно системы автоматизации (контроллеры) могут работать с большим количеством датчиков различных типов.
Сенсоры Рt1000 — это термосопротивления, которые состоят из специальной металлической плёнки на диэлектрической подложке. Сопротивление сенсора Pt1000 равно 1000 Ом при температуре 0 °С. Датчики с элементами Pt1000 измеряют температуру в диапазоне от −70 до +500 °С (класс точности В).
Сенсоры NTC10k изготавливают из оксидов и галогенидов металлов и защищают каплей стекла, их сопротивление уменьшается при увеличении температуры. Сопротивление сенсора NTC10к равно 10 кОм при температуре 25 °С с погрешностью 1% (далее погрешность увеличивается до 5% в конце диапазона измерения) и измеряют температуру в диапазоне от −50 до +150 °С.
При выборе датчиков с измерительными элементами NTC10k или Pt1000 следует учесть требования к диапазону температур, в котором необходимо работать и разрешение входов контроллера. Датчики NTC10к обладают более высокой чувствительностью к изменению температуры и помехоустойчивостью, кроме того, они могут использоваться в цепях самокалибровки для уменьшения погрешности измерений. Датчики Pt1000 имеют более высокую точность измерений и могут работать при более высоких и низких температурах, чем NTC10K. Выбор между этими сенсорами зависит от требований проектируемой системы автоматизации.
