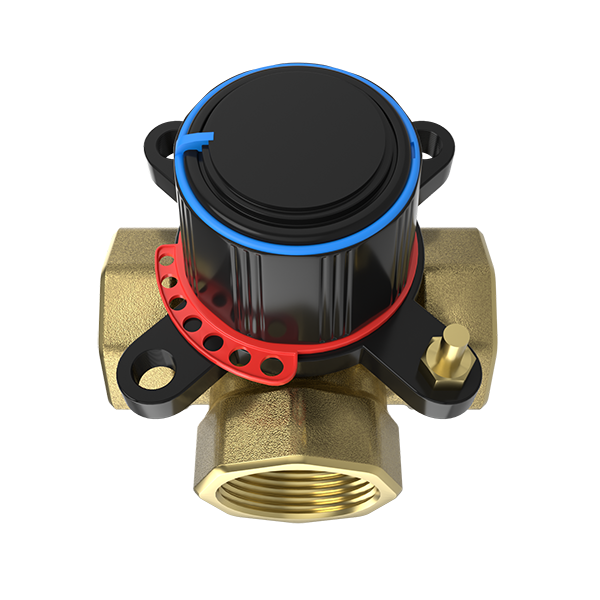

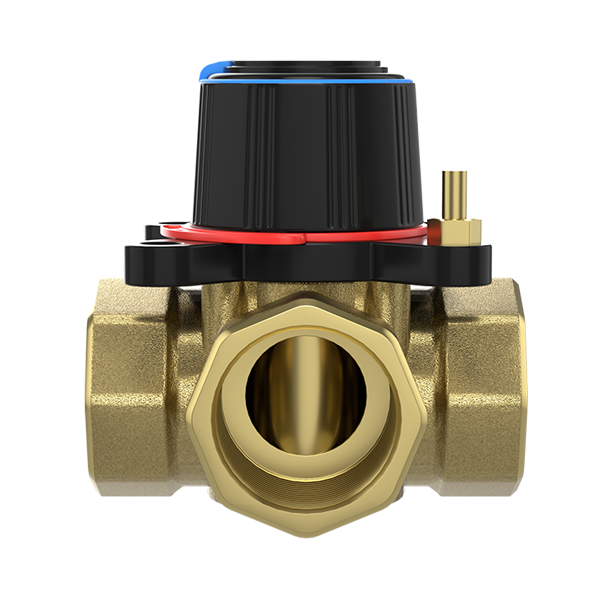

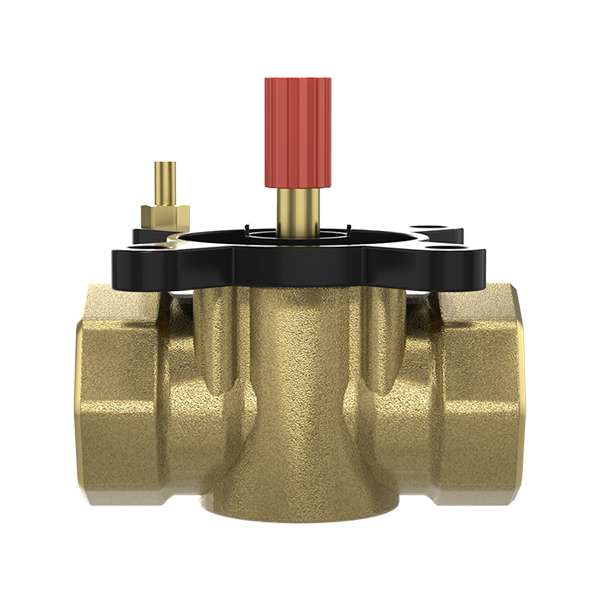

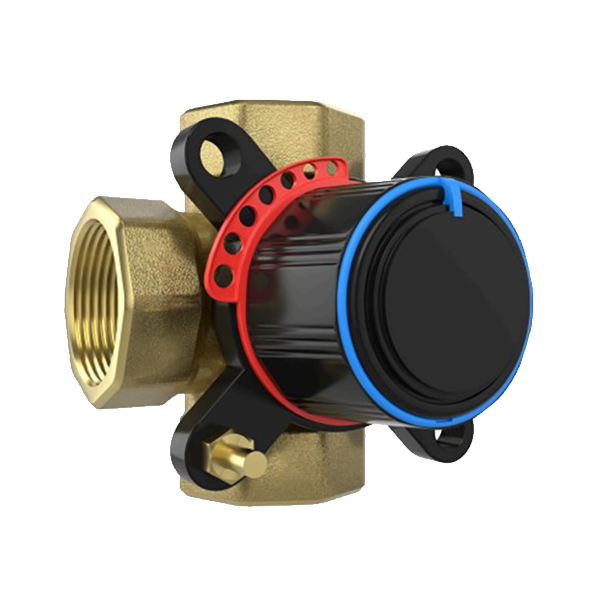

Трехходовые клапаны поворотного типа TBG
Трехходовые клапаны поворотного типа TBG с ограничителем угла поворота 900, условным проходом DN 15...50 мм, резьбовым присоединением от ½ до 2 дюймов и KVS от 0,4 до 63 м³ — предназначены для применения в системах теплоснабжения, охлаждения и кондиционирования. Используются для смешения и разделения потоков теплоносителя.
Скачать документы:
Технические характеристики:
| Температура теплоносителя | -10...110 °С — постоянно, 130 °С — краткосрочно |
| Номинальное давление | PN = 10 бар |
| Рабочий диапазон | 7...100% |
| Крутящий момент | DN15-DN32 < 2 Нм, DN40-DN50 < 4 Нм |
| Крутящий момент при PN | < 5 Нм |
| Условный проход | DN = 15-50 мм |
| Характеристика регулирования | S-образная |
| Протечка через закрытый клапан | при разделении <0,1%, при смешении <1% |
| Максимальный перепад давления | 2 бар разделение, 1 бар смешение потоков |
| Давление блокировки | 200 кПа (2 бар) |
| Пропускная способность | Kvs = 0,4-63 м³/ч |
| Резьбовое соединение | внутренняя резьба (ВР) от 1/2 до 2 дюймов |
| Рекомендованные жидкости | вода, водный раствор гликоля с концентрацией до 50% |
| Показатель кислотности | регулируемая среда с кислотностью 7-10 рН |
| Корпус, заслонка, сальник | стойкая к коррозии латунь EN 12165 CW617N |
| Материалы | рукоятка нейлон, прокладка EPDM |

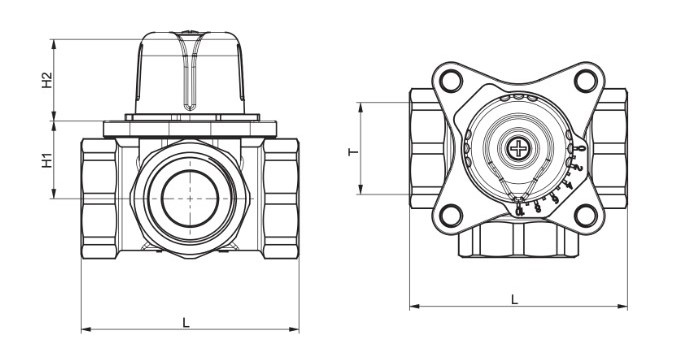

Габаритный чертеж:
Технические характеристики:
| Модель | Kvs | Резьбовое соединение | Тип привода | L, мм | Н, мм | Н1, мм | Н2, мм | Вес, кг |
| TBG 15-0,4 | 0.4 | 1/2"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.5 |
| TBG 15-0,63 | 0.6 | 1/2"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.5 |
| TBG 15-1,0 | 1 | 1/2"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.5 |
| TBG 15-1,6 | 1.6 | 1/2"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.5 |
| TBG 15-2,5 | 2.5 | 1/2"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.5 |
| TBG 20-4,0 | 4 | 3/4"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.53 |
| TBG 20-6,3 | 6.3 | 3/4"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.53 |
| TBG 25-10 | 10 | 1"" | ELVA 05/24.M | 80 | 63 | 28.5 | 28 | 0.64 |
| TBG 32-16 | 16 | 1 1/4"" | ELVA 05/24.M | 90 | 67 | 32.5 | 28 | 0.89 |
| TBG 40-25 | 25 | 1 1/2"" | ELVA 05/24.M | 115 | 73 | 39 | 28 | 1.61 |
| TBG 50-40 | 40 | 2"" | ELVA 05/24.M | 125 | 73 | 39 | 28 | 1.71 |
