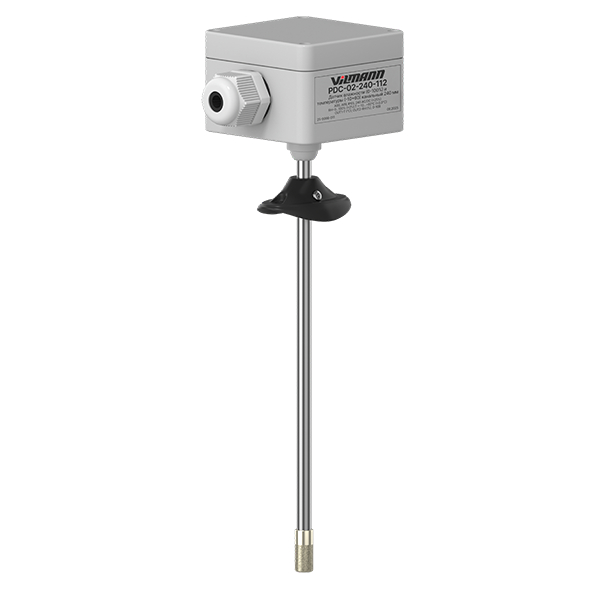

Канальные преобразователи температуры и влажности PDC
Канальные преобразователи температуры и влажности PDC — это измерительные преобразователи в защищенном корпусе из прочного ABS-пластика с защитой платы IP65, длиной измерительного зонда из нержавеющей стали 240 мм и фильтром из спеченной нержавеющей стали 60‑90 микрон, защищающий от пыли и жиров.
Датчики оснащаются аналоговыми выходами, преобразующими измеренное значение относительной влажности и температуры в унифицированные сигналы напряжения или тока (0‑10 В и 4‑20 мА) или передают данные по интерфейсу RS485 (ModBus RTU).
Диапазон измерения относительной влажности 0...100% RH, температуры −30...+40, −20...+70 или −10...+60 °С.
Скачать документы:
Технические характеристики:
| Диапазон температуры (сенсор) | -40…+120 °C |
| Диапазон влажности (сенсор) | 0…100% RH |
| Тип сенсора | ёмкостной |
| Измеряемая среда | воздух без агрессивных паров |
| Сигнал на выходе | 0-10 В, 4-20 мА, ModBus RTU (RS485) |
| Канал температуры (0-10 В) | -30…+40 °C, -10…+60 °C |
| Канал температуры (4-20 мА) | -30…+40 °C, -20…+70 °C |
| Канал влажности | 0…100 % RH |
| Эксплуатация (корпус с платой) | -15…+60 °C, < 80% RH |
| Погрешность RH (сенсор) | ±2% RH (при 25 °C) |
| Гистерезис, нелинейность | ±1% RH, ±0.1% RH |
| Долговременная стабильность | <1% RH, <0.1 °C (в год) |
| Время отклика (зависит от потока воздуха) | <30 секунд в воздушном потоке |
| Погрешность T (сенсор) | ±0.3 °C (при 25 °C) |
| Напряжение питания (0-10 В, 4-20 мА) | 24 В AC/DC ±20% |
| Напряжение питания (RS485) | 24 В DC ±20% |
| Протокол связи (RS485) | ModBus RTU |
| Скорость передачи данных | 4800…38400 кБит/с |
| Защита корпуса (сенсора) | IP65/IP64 (60-90 микрон) |
| Материал корпуса и зонда | ABS-пластик |
| Размеры корпуса | 80x825x55 мм |
Диапазоны работы:
Нормальный рабочий диапазон сенсора от 10 до 80% относительной влажности и от 10 до 60 градусов. Длительная работа за пределами нормального диапазона, особенно при влажности > 80%, может вызвать временный дрейф сигнала ±3% относительной влажности. После возвращения к нормальным рабочим условиям датчик медленно самостоятельно восстановится до состояния калибровки. Показания датчика могут быть завышены, если в воздухе содержатся посторонние примеси (летучие растворители, клей или герметик, ароматические углеводороды).

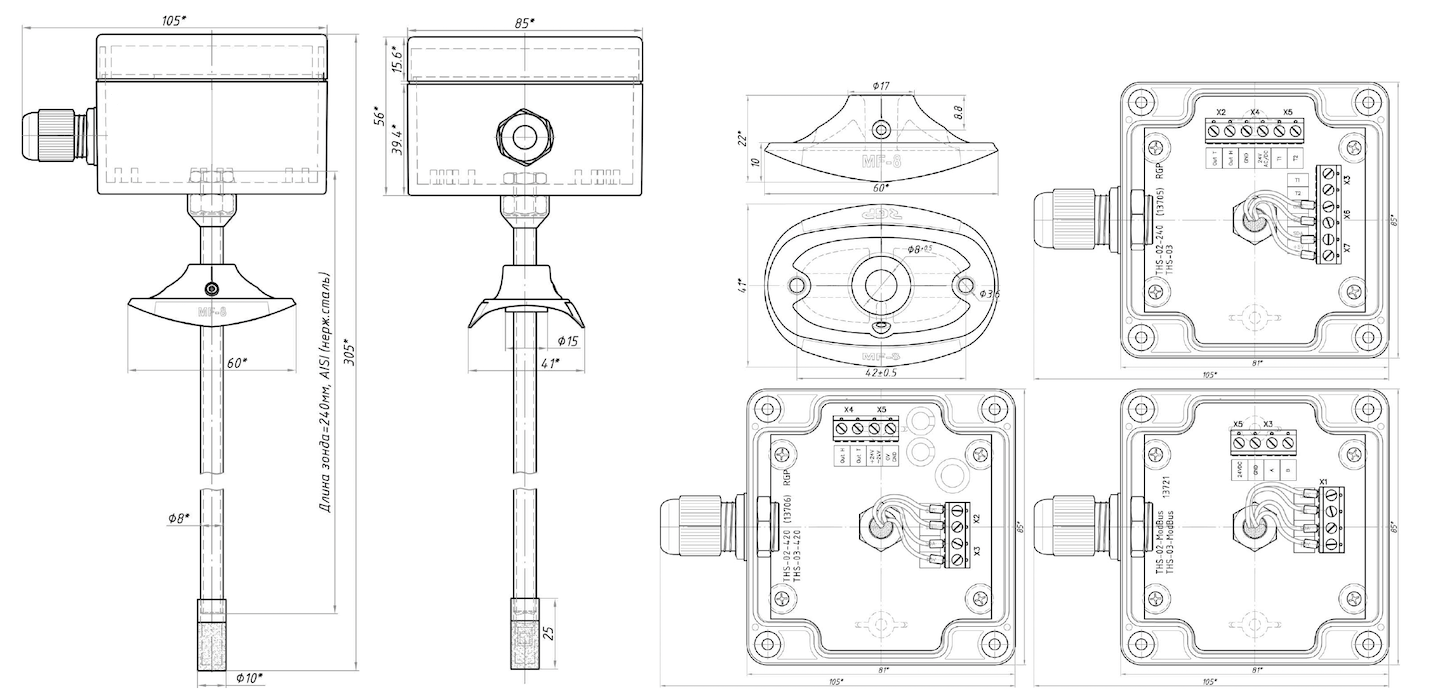

Габаритный чертеж:
Подключение канального датчика влажности PDC:
Для подключения к системе автоматизации используется клеммная колодка с винтовыми клеммами. Для подключения датчика к контроллеру используйте схему, приведенную ниже. Клеммная колодка Т1 и Т2 используется только с датчиками, которые имеют дополнительный канал температуры по сопротивлению (Pt1000 и т.д.). Вся информация указана на корпусе датчика.
ВНИМАНИЕ:
- Обязательно используйте экранированный кабель для подключения датчиков и заземляйте экран кабеля со стороны шкафа управления и сам шкаф для корректной работы и показаний датчика влажности.
- Наличие частотных преобразователей рядом с датчиком, внутри шкафа управления или рядом со шкафом в большей части случаев влияют на показания датчиков 0-10 В.
- Для датчиков с выходным сигналом 0-10 В запрещается прокладка кабеля в едином лотке с кабелями 220 В, а также рекомендуется длина кабельной линии не более 10 м. В случае отсутствия такой возможности важно провести коррекцию показаний датчика с учетом возможных наводок на линии, а также потери напряжения на кабеле.

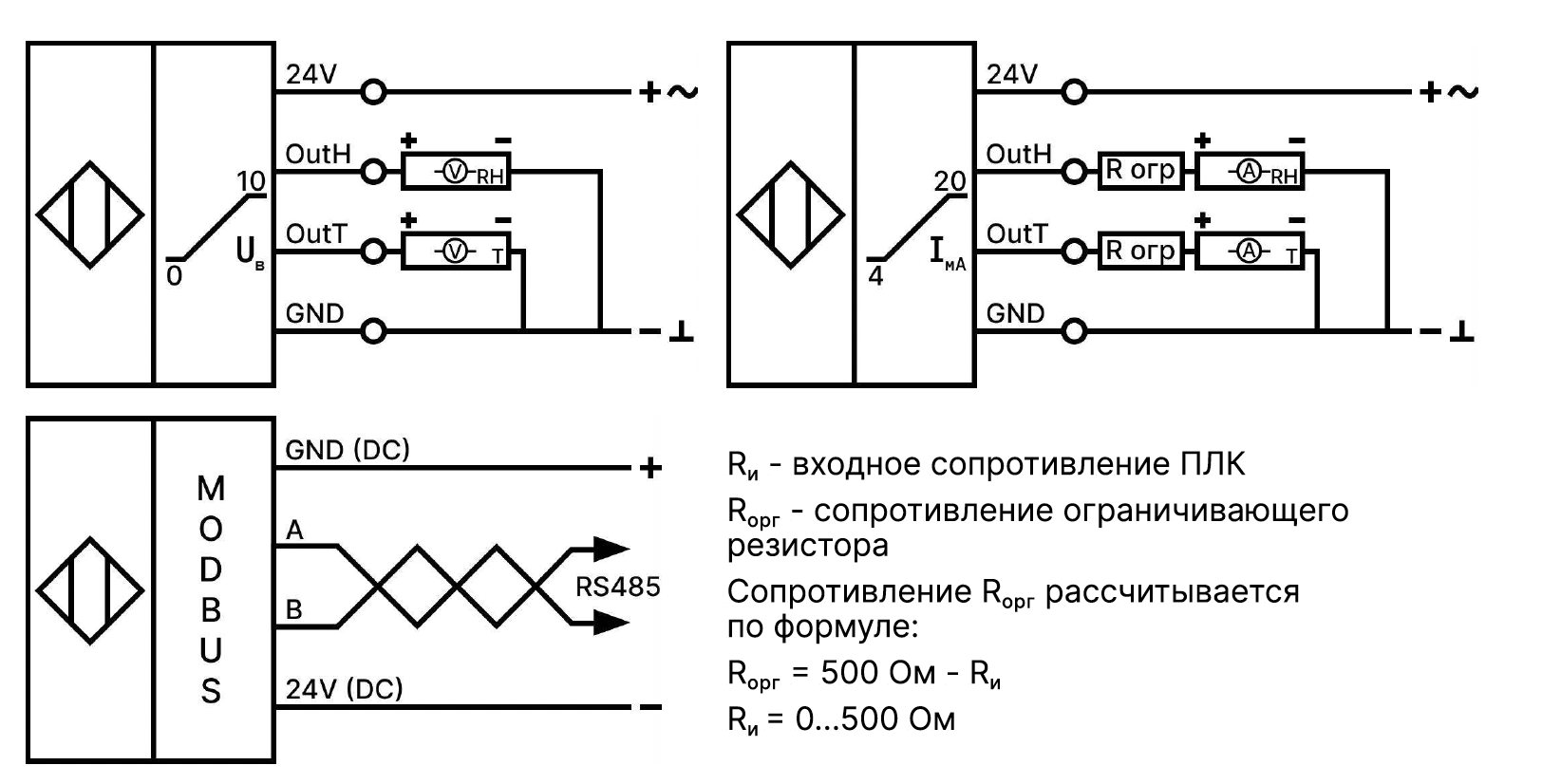

Схема подключения:
