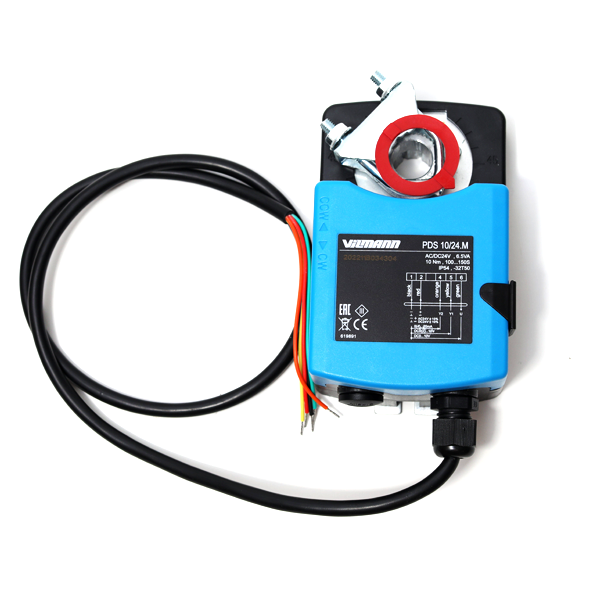

Приводы воздушных заслонок PDS с возвратной пружиной
Приводы воздушных заслонок PDS (с возвратной пружиной) — это устройство, которое автоматически возвращает заслонку в исходное положение при отключении питания. Такие приводы предназначены для управления заслонками вентиляционных клапанов в системах вентиляции и кондиционирования воздуха и защищают от замораживания.
При выборе электропривода необходимо проверить соответствие всех технических параметров конкретной системе вентиляции, включая размер вала, направление вращения и требуемое усилие.
- Крутящий момент: 2–20 Нм
- Рабочее напряжение: AC/DC 24В и AC 230В
- Температура окружающей среды от –30 до +50 °C
- Относительная влажность воздуха: до 95%
- Соединительный кабель длиной 1000 мм в комплекте
- Степень защиты у приводов: IP54
Крутящий момент— должен соответствовать нагрузке, создаваемой заслонкой. Рассчитывается с учётом площади заслонки, типа заслонки, уплотнений и дополнительных сопротивлений.
Напряжение питания— электроприводы могут работать от разных напряжений: 24 В (переменный или постоянный ток), 230 В или 380 В — для промышленных систем.
Условия эксплуатации— при выборе необходимо учитывать диапазон рабочих температур, уровень влажности, степень защиты оболочки (IP-класс).
Технические характеристики:
| Тип привода | Напряжение питания, В | Сигнал упраления | Крутящий момент, Нм | Площадь заслонки, м2 | Время открытия, с | Сторона квадратного сечения под шток, мм | Диаметр круглого сечения под шток, мм | Вспомогательный переключатель |
| PDS 02/24.DT | 24 | 2,3 поз. | 2 | 0.4 | 60…90 | 5…11 | 6…16 | - |
| PDS 05/24.DT | 24 | 2,3 поз. | 5 | 1 | 70…100 | 5…11 | 6…16 | - |
| PDS 05/24.M | 24 | 0-10 В | 5 | 1 | 70…100 | 5…11 | 6…16 | - |
| PDS 10/24.DT | 24 | 2,3 поз. | 10 | 2 | 100…150 | 5…12 | 10…16 | - |
| PDS 10/24.M | 24 | 0-10 В | 10 | 2 | 100…150 | 5…12 | 10…16 | - |
| PDS 20/24.DT | 24 | 2,3 поз. | 20 | 4 | 70…120 | 11…14 | 16...20 | - |
| PDS 20/24.M | 24 | 0-10 В | 20 | 4 | 70…120 | 11…14 | 16...20 | - |
| PDS 02/230.DT | 230 | 2,3 поз. | 2 | 0.4 | 60…90 | 5…11 | 6…16 | - |
| PDS 05/230.DT | 230 | 2,3 поз. | 5 | 1 | 70…100 | 5…11 | 6…16 | - |
| PDS 10/230.DT | 230 | 2,3 поз. | 10 | 2 | 100…150 | 5…12 | 10…16 | - |
| PDS 20/230.DT | 230 | 2,3 поз. | 20 | 4 | 70…120 | 11…14 | 16...20 | - |
| PDS 20/230.DT‑S | 230 | 2,3 поз. | 20 | 4 | 70…120 | 11…14 | 16...20 | 2хSPDT |
Принцип работы:
При подаче электрического сигнала электропривод перемещает заслонку в нужное положение, открывая или закрывая клапан для регулирования потока воздуха. Одновременно с поворотом заслонки в нормальное положение взводится возвратная пружина, накапливая механическую энергию. При отключении питания пружина стремится вернуться в исходное состояние и за счёт накопленной энергии перемещает заслонку в закрытое положение.
Возможна и обратная работа: при подаче питания привод закрывает клапан, а пружина — открывает. Необходимый вариант выбирается стороной установки привода на клапан.
Двухпозиционные управление — заслонка может иметь только два положения — открыто и закрыто, зафиксировать её в промежуточном положении невозможно.
Наличие пружинного возврата увеличивает размер и вес электропривода, но в то же время пружина вращает заслонку быстрее двигателя (15–25 секунд против 50–150 секунд).
