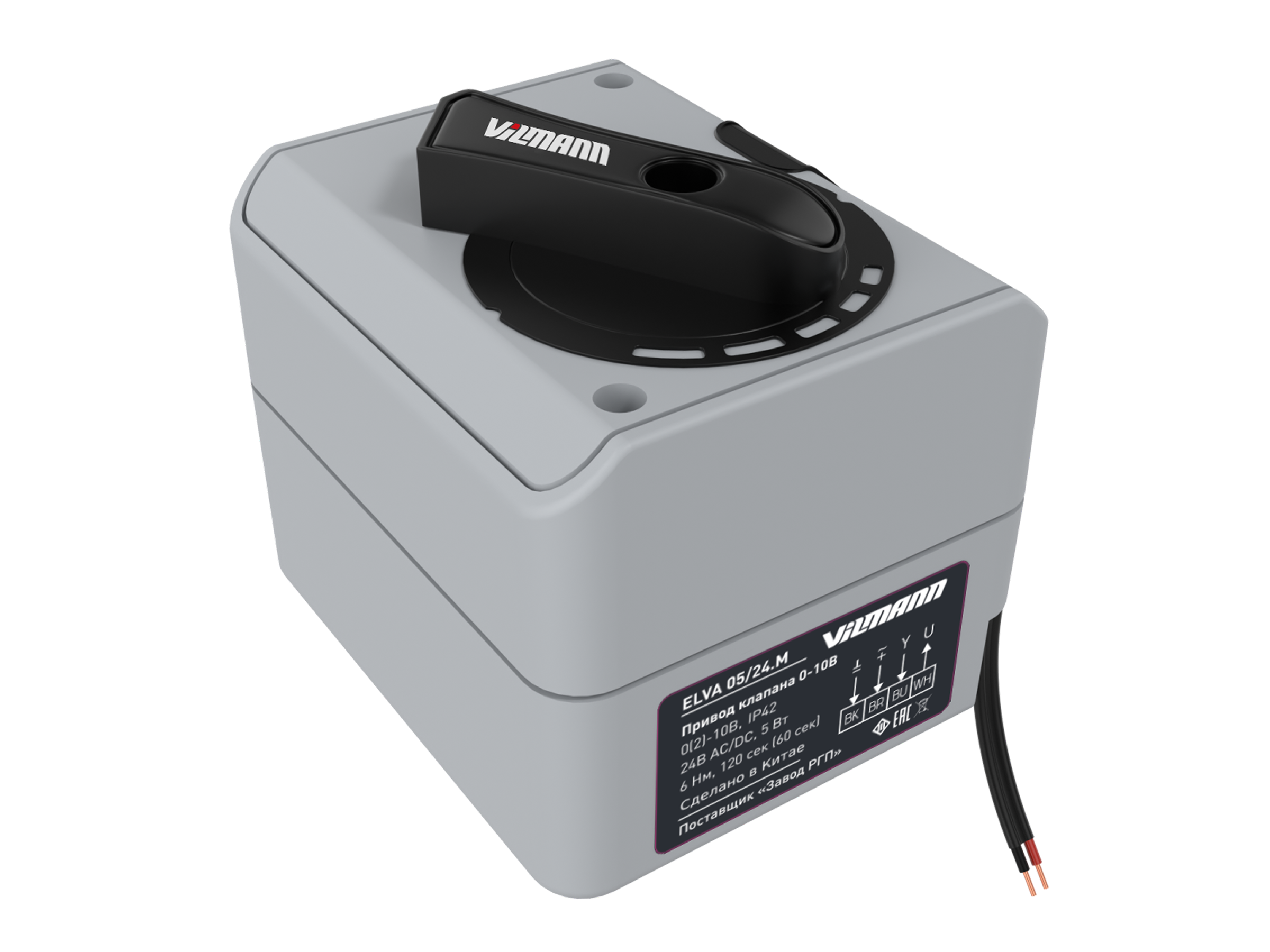

Привод трехходовых клапанов поворотного типа ELVA 05/24.М
Компактный привод ELVA 05/24.М предназначен для управления 3\4-ходовыми поворотными смесительными клапанами с крутящим моментом до 6 Нм и управляется пропорциональным сигналом 0-10 В. Диапазон действия привода составляет 900. Привод оснащен рукояткой для ручного изменения положения клапана, для ручного управления необходимо нажать кнопку переключателя разблокировки и повернуть рукоятку в необходимое положение, для возврата в автоматический режим снова нажать и отпустить кнопку переключателя блокировки.
Привод ELVA 05/24.М поставляется в комплекте с переходниками, позволяющими установить на клапана стандарта Euromix. Легко монтируется (при наличии переходников) на запорную арматуру различных производителей.
Скачать документы:
Технические характеристики:
| Корпус | Пластик (РС) |
| Напряжение питания | 24 В AC/DC |
| Частота | 50 Гц |
| Управляющий сигнал | 0–10 В (2–10 В) (DIP-переключатель внутри корпуса) |
| Мощность | 5 Вт |
| Время вращения 90° | 120 c (60 с) устанавливается с помощью DIP-переключателя |
| Возвратная пружина | нет |
| Крутящий момент | 6 Нм |
| Рабочая температура | –5…+50 °С |
| Количество циклов | Более 100 000 циклов открытия/закрытия |
| Индикатор положения | Да (с изменением направления) |
| Степень защиты | IP42 |
| Кабель | 1 м 4×0,75 мм² |
| Вес | 0,65 кг |

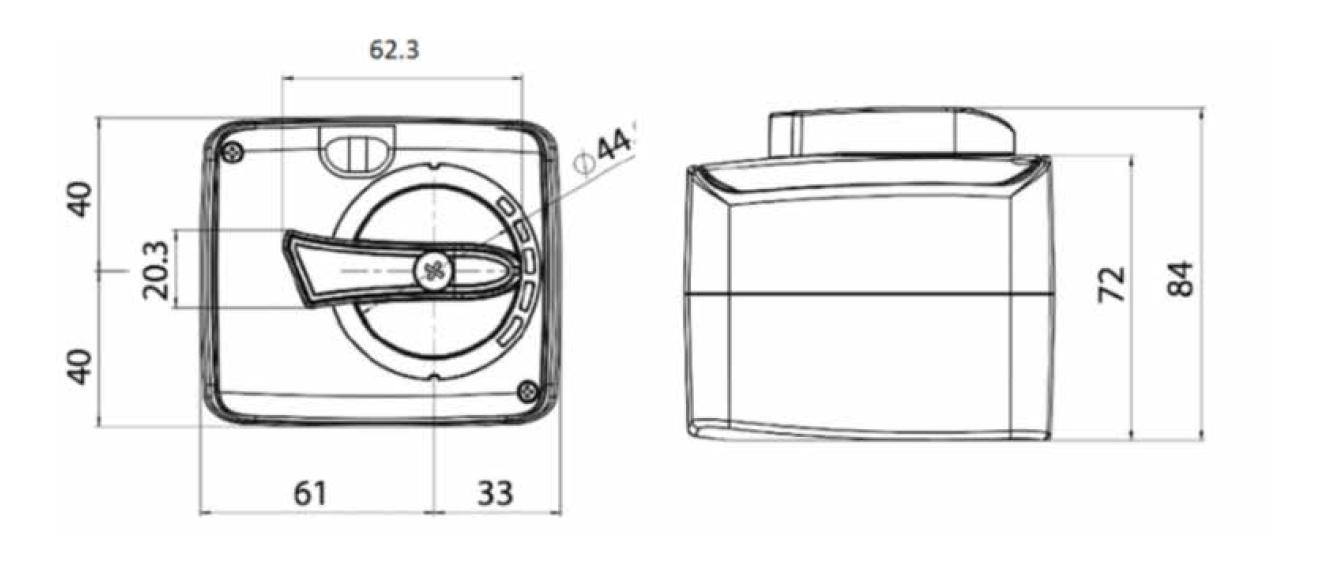

Габаритный чертеж:

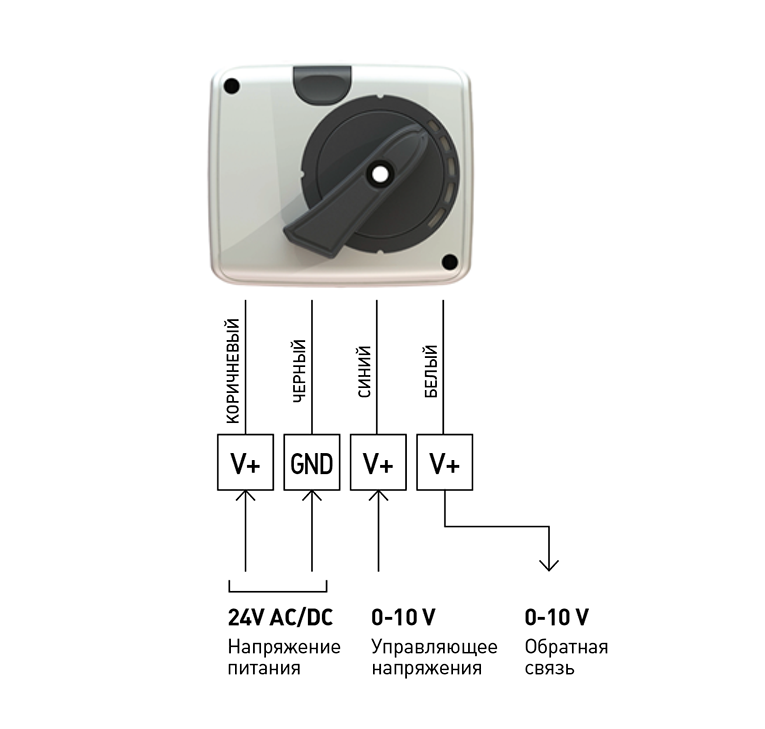

Схема подключения:

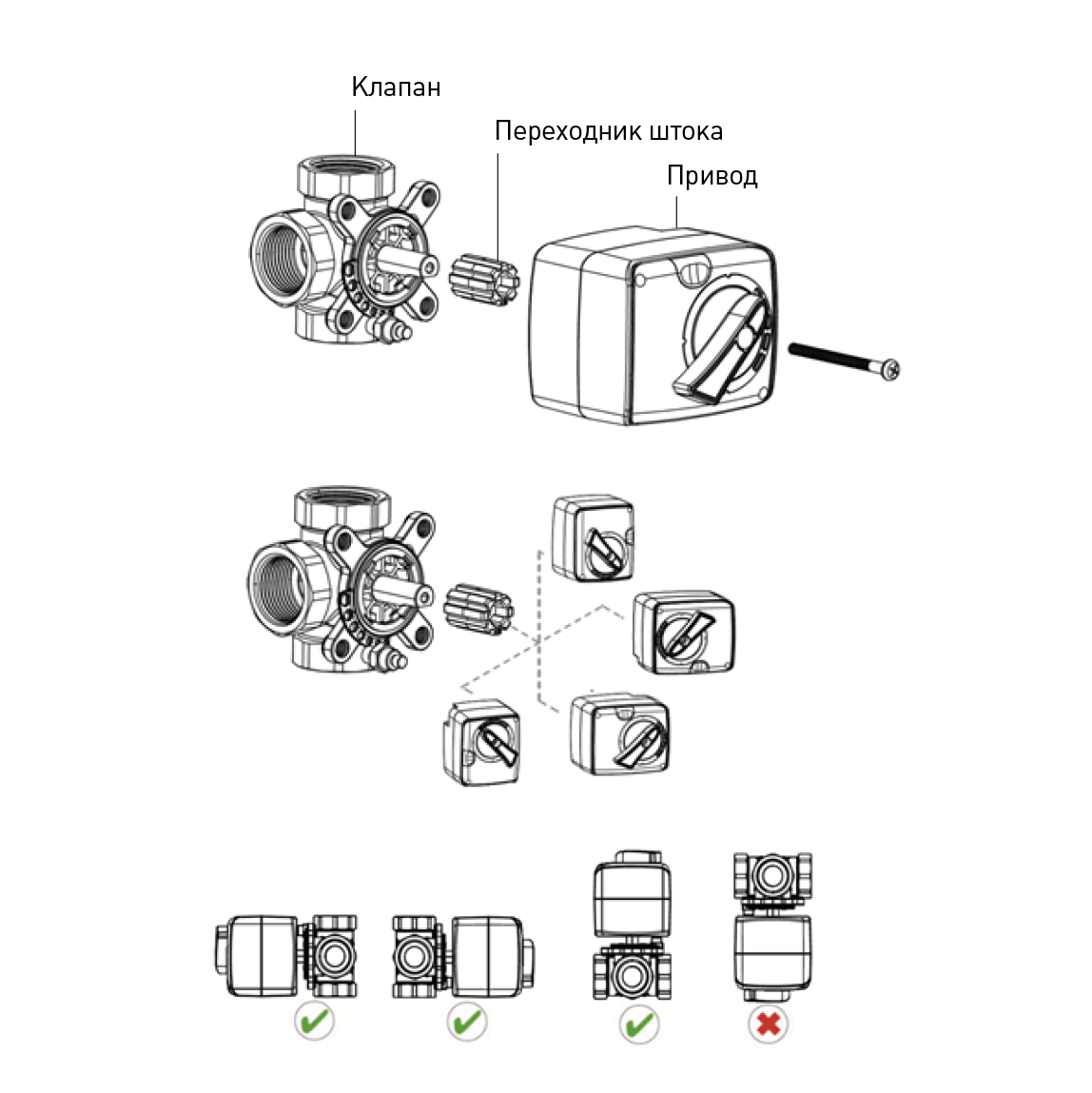

Схема монтажа:
