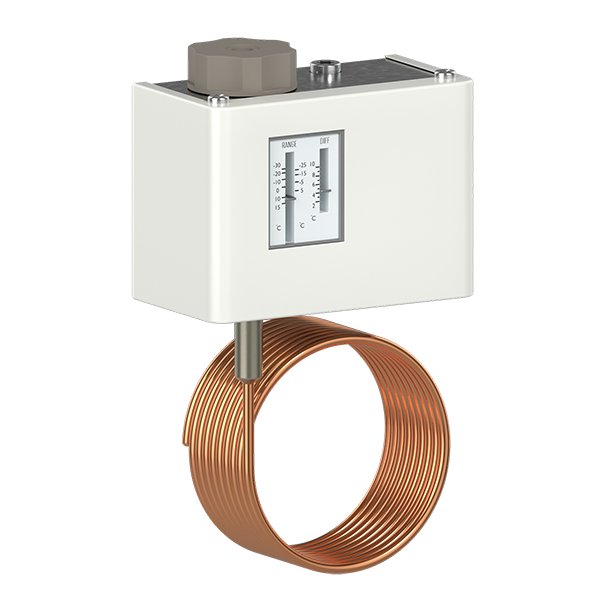

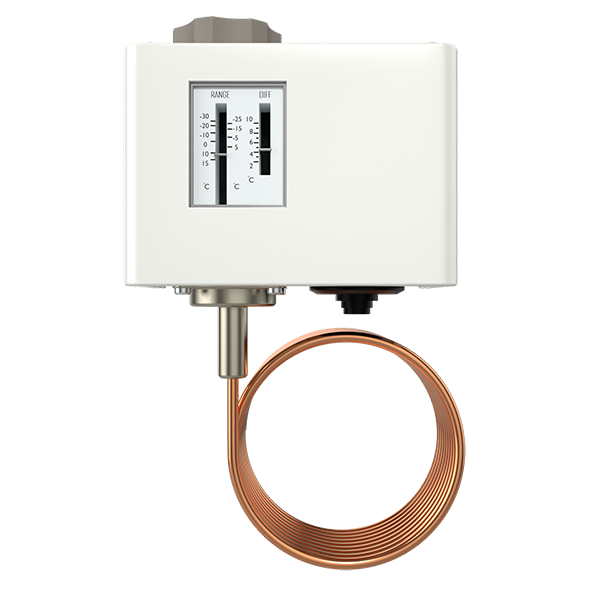

Капиллярные термостаты серии TECB
Капиллярный термостат TECB используется для защиты теплообменника от замерзания.
Корпус выполнен из стали, пластиковая крышка и газонаполненный капилляр из медной трубки. Термостат крепится на поверхность корпуса установки непосредственно рядом с теплообменником с помощью саморезов.
Капиллярный термостат контролирует температуру теплообменников в системах вентиляции для вентиляции для защиты теплообменников от обмерзания и сигнализирует о срабатывании с помощью перекидного контакта SPDT.
Степень защиты IP44 (IP30 без верхней крышки)
Скачать документы:
Технические характеристики:
| Заводская уставка | Т = 12 °С, DIFF = 5 °С |
| Диапазон регулировки | -30 ...+15 °С |
| Экспулатация | -25...+65 °С |
| Температура среды | -40 ...+120 °С |
| Точность срабатывания | ±1-1.5 °С |
| Дифференциал | 2-10 °С (настраиваемый) |
| Макс. температура капилляра | 120 °С (кратковременно) |
| Защита корпуса | IР30 (IP44, IP55 с аксессуарами) |
| Материал корпуса | сталь, пластик |
| Размеры корпуса | 72х84х44.5 мм |
| Материал капилляра | медная трубка |
| Наполнитель капилляра | парообразный |
| Длина капилляра | 1, 2, 3, 4, 6, 11.5 м, d= 2.5 мм |
| Минимальный радиус изгиба | 20 мм |
| Сброс аварии | автоматический |
| Переменный ток (АС-1) | 16 А, 380 В |
| Переменный ток (АС-3) | 16 А, 380 В |
| Переменный ток (АС-15) | 10 А, 380 В |
| Сопротивл.изоляции | <500 мО |
| Ввод кабеля | уплотняемый D = 5-10 мм |
| Контактная группа | SPDT (COM-NO-NC) |
| Кол-во циклов (SPDT) | не менее 30 000 |
| Подключение | клемма винтовая до 2.5 мм² |
| Монтаж | саморезами на поверхность |
Модельный ряд:
| Наименование модели | ТЕСВ-1 | ТЕСВ-2 | ТЕСВ-3 | ТЕСВ-4 | ТЕСВ-6 | ТЕСВ-11,5 |
| Длина капилляра | 1 м | 2 м | 3 м | 4 м | 6 м | 11,5 м |
| Вес, кг | 0,46 | 0,487 | 0,52 | 0,565 | 0,625 | 0,868 |
| Минимальная длина, м | 0,2 | 0,2 | 0,28 | 0,35 | 0,43 | 0,63 |
Габаритный чертеж:
